Materiali, Trattamenti termici e superficiali

5 ottobre 20215 novembre 2022

Meccanica Off Limits – Riparazione del finale della catena cinematica della trasmissione del Land Rover Defender 110 2.4 td4 Puma – Parte 1: Intro

Rubrica: Meccanica Off Limits

Titolo o argomento: La mia follia di utilizzo tra l’estremo conservativo dell’endurance e quello agonistico della prestazione pura, breve, intensa…

Negli ultimi giorni ho lavorato così tanto sulla trasmissione del mio personale Defender 110 td4 che alla fine uno dei miei guanti ha accusato un crampo ed è rimasto bloccato : )
Ironia a parte, mi rivolgo ai profani, seppur notevolmente appassionati: Immaginereste mai che solamente sulla parte finale della catena cinematica, che nella trazione integrale si occupa di trasmettere il moto dal motore alle quattro ruote, vi siano decine, centinaia di componenti e un’infinità di nozioni specializzate di cui tener conto per l’esecuzione ottima di un lavoro di riparazione o di manutenzione?

Il solo sistema mozzo, portamozzo, semiasse, giunto, e relativa scatola, che collega una singola ruota al ponte (nella fattispecie quello anteriore) è un assieme costituito da decine di parti ognuna delle quali necessita non solo di attrezzature speciali ma, ancor prima, di decine di nozioni di meccanica avanzata per esser: smontate, assemblate, controllate, regolate, riparate e, persino, analizzate a ritroso per comprendere le cause di una rottura. Quest’ultima può avvenire per utilizzo severo in condizioni gravose o per utilizzo errato, per errata manutenzione, per errato assemblaggio, per impiego di parti scadenti…

Trattasi del “gioco” di costruzioni per noi maschietti più vero, concreto, utilizzabile in prima persona, realmente funzionante, in scala 1:1, nonché tra i più sfiziosi che si possano immaginare. Meccanica pura. Meccanica intensa. Meccanica ovunque. Artigianato, Arti meccaniche, Materiali, Suoni, Odori caratteristici, Senso di solidità, Applicazioni pratiche, trasformazione di una varietà di affascinanti parti meccaniche specializzate in un assieme funzionante, dalle prestazioni strabilianti, da utilizzare in prima persona per lavoro, per passione, o perché no, per entrambi.

Nella serie di articoli che seguiranno tratterò in maniera approfondita, e corredata di numerose foto specialistiche (inedite) scattate nei nostri laboratori, un immenso lavoro di riparazione della parte finale della catena cinematica della trasmissione del Land Rover Defender 110 2.4 td4 Puma. Nello specifico tutto ciò che si incontra dal differenziale anteriore, a partire dal semiasse destro, fino a raggiungere la ruota anteriore destra. Tutto fino all’ultima vite, rondella, paraolio, boccola, cuscinetto, sede, registro, spessore, anello di arresto, flangia, dado, guarnizione, giunto, snodo, testina, coperchio, protezione, mozzo, portamozzo, coppa, piastra, scatola…

Verranno trattate in particolar modo le tematiche inerenti la causa della rottura, le conseguenze della rottura, la mia follia di utilizzo volta a calibrarmi tra l’estremo conservativo dell’endurance e quello agonistico sollecitato della competizione breve ma intensa; come si sono logorate le parti, come sono state rimosse le parti, nonché una breve intro sulla ricostruzione ove i segreti, naturalmente, resteranno segreti.

Continua…

Link correlati

Meccanica Off Limits – Riparazione del finale della catena cinematica della trasmissione del Land Rover Defender 110 2.4 td4 Puma

Parte 1: Intro
Parte 2: Analisi delle cause del guasto
Parte 3: Smontaggio dell’assieme
Parte 4: Smontaggio speciale delle parti danneggiate
Parte 5a: Assemblaggio del nuovo assieme a regola d’arte – Distinta materiali
Parte 5b: Assemblaggio del nuovo assieme a regola d’arte – Boccia di sterzo
Parte 5c: Assemblaggio del nuovo assieme a regola d’arte – Fusello
Parte 5d: Assemblaggio del nuovo assieme a regola d’arte – Mozzo e cuscinetti
Parte 5e: Assemblaggio del nuovo assieme a regola d’arte – Assale
Parte 6: Analisi della componentistica al banco
Parte 7: Conclusioni
Parte 8: Curiosità
Parte 9: Sicurezza

22 dicembre 202022 dicembre 2020

Mirabili architetti della Natura: dalle ragnatele verso la Fisica Quantistica

Rubrica: Fisicamente, Narrativa

Titolo o argomento: Il fascino del mondo microscopico che avvia al concetto di “quanto”

I ragni, mirabili architetti, conoscitori dei fondamenti matematici, protagonisti della fisica e inconsapevoli ispiratori della biomimetica. All’interno dei nostri canoni naturalmente non sono considerati belli ma è indubbio che bello, strabocchevole e affascinante invece “è” quel che con abile maestria sono in grado di realizzare. Struttura, ordine geometrico, eleganza, resistenza, funzionalità. Nel loro mondo microscopico le leggi della fisica iniziano a mutare e dalla fisica classica iniziano quell’alterazione che ci porta verso la fisica quantistica, nel mondo invisibile, quello che pensiamo che non ci sia sol perché non lo vediamo.

Ed ecco allora che ho scattato queste sorprendenti macro di un dettaglio che i miei occhi hanno “svisto”, intuito, supposto, in un breve frangente passando davanti ad una siepe vicino casa. Ingrandimenti di circa 100 volte svelano geometrie e catenarie di gocce i cui diametri seguono salti quantici che con uniformità si ripetono talvolta identicamente, talvolta seguendo codici, sequenze, stati di tensione, organizzazione delle disposizioni, multipli di diametri che portano numeri equilibrati lungo segmenti opportunamente riempiti. Umidità minore si suddivide autonomamente in gocce minute; umidità maggiore porta ad accorpamenti quantici di gocce che si sommano naturalmente generando composizioni di gocce più grandi con alternanze di resti non assorbiti ma capaci di riempire gli spazi rimanenti che portan dispari.

Ed ogni mondo ha dentro un mondo che ha dentro un mondo (come dice la canzone “Safari” di Jovanotti). Ed ogni goccia riflette la medesima incredibile scena capovolta: la stradina del garage di casa mia, il cielo, il buon vecchio Defender, la siepe e me con la reflex ed il cavalletto… E’ superbamente incredibile. Questo è quel che si dice, per gli amanti della Natura, “uno splendido regalo di Natale”.

Buon Natale anche a Voi,
Raffaele : )

Nota

Le foto sono delle macro pure, assolutamente non ritoccate digitalmente in alcun modo. Questo è realmente quello che ci sfugge ogni giorno pur essendo davanti ai nostri occhi i quali, negli ultimi tempi, purtroppo, sono male utilizzati davanti a blandi intrattenimenti mediocri.

Link correlati

I sensi delle piante: intro
Che cos’è un Quanto?

6 marzo 2017

Hacking della trasmissione di potenza di un drone consumer

Rubrica: Hackerare l’hardware dei droni

Titolo o argomento: Modificare la trasmissione di un semplice drone di tipo consumer

I droni di tipo consumer offrono vantaggi non indifferenti quando si desidera approcciare il volo per la prima volta; essi permettono di sostenere costi tutto sommato contenuti, di imparare le tecniche di pilotaggio senza timore di fare danni consistenti e costosi, si riparano facilmente (con spese minime), si modificano facilmente e danno modo di capire se ciò a cui ci si sta avvicinando assomiglia più ad un temporale estivo o ad una passione da coltivare o, perché no, ad una interessante utilità per il lavoro (magari passando gradualmente ad un hardware più sofisticato o, come nel nostro caso, a costruire in autonomia i droni più idonei alle proprie esigenze con affascinanti personalizzazioni che vedremo nei prossimi articoli).

Tuttavia i droni a basso costo presentano un’ovvio svantaggio: la bassa qualità, in special modo dei materiali e dell’assemblaggio. In molti casi, però, esistono semplici metodi per risolvere la maggior parte dei problemi comuni.

Uno di questi è rappresentato dallo slittamento degli ingranaggi della trasmissione. Nei droni economici tali ingranaggi sono montati per interferenza sull’albero di ogni motore elettrico. Questo significa che, per contenere i costi, gli alberi dei motori elettrici non sono dotati di scanalature/calettamenti utili ad assicurare l’accoppiamento albero – pignone (nel caso la trasmissione sia dotata di un riduttore) o direttamente l’elica sull’albero (nel caso la trasmissione sia diretta).

Con le forti accelerazioni, le vibrazioni e l’uso continuativo, accade facilmente che gli ingranaggi si scaldino riducendo l’interferenza iniziale dell’accoppiamento albero – ingranaggio. Di conseguenza l’ingranaggio non riesce a trasmettere il moto dell’albero al resto della trasmissione, andando così in folle. L’elica riduce drasticamente il numero di giri ed il drone perde stabilità (specie nel caso dei semplici quadricotteri). Il giroscopio rileva uno sbilanciamento nell’assetto di volo ma i restanti motori non riescono a bilanciare l’azione se il pignone si è dilatato oltre un certo limite o se, una precedente scaldata, lo ha sfilato non rendendolo più in presa con la corona.

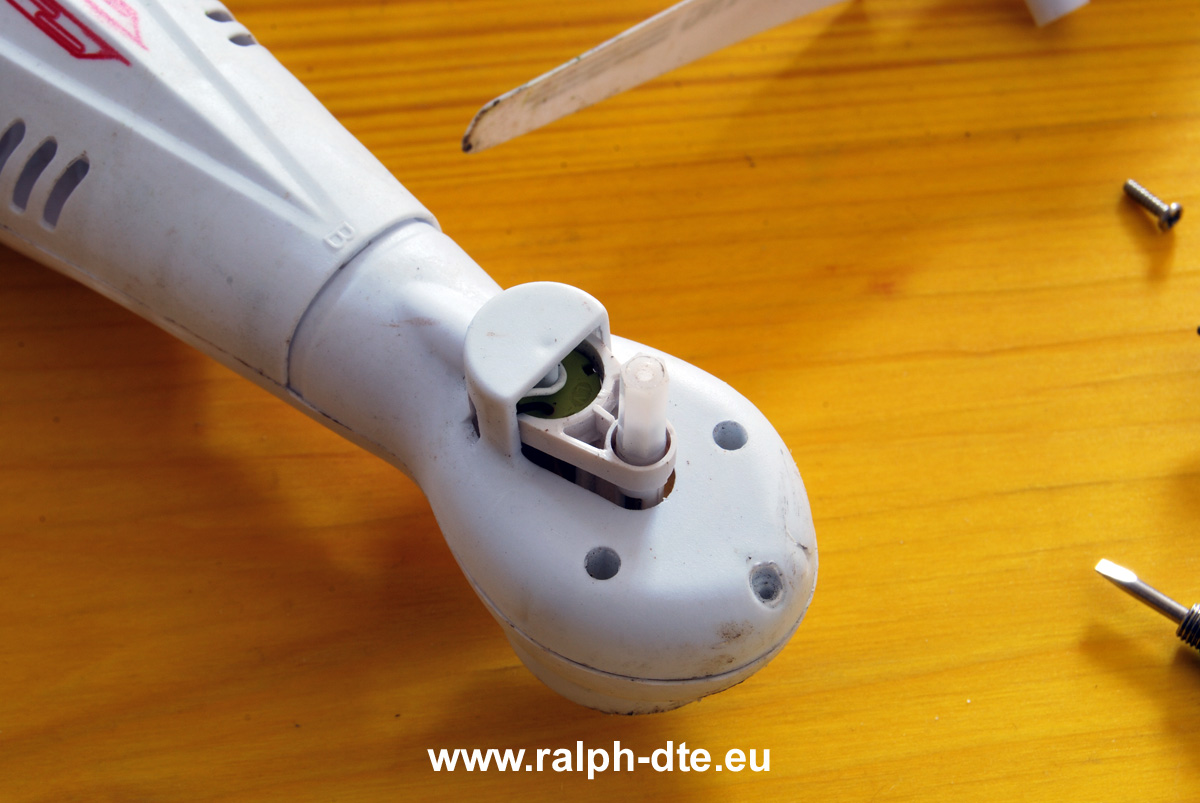

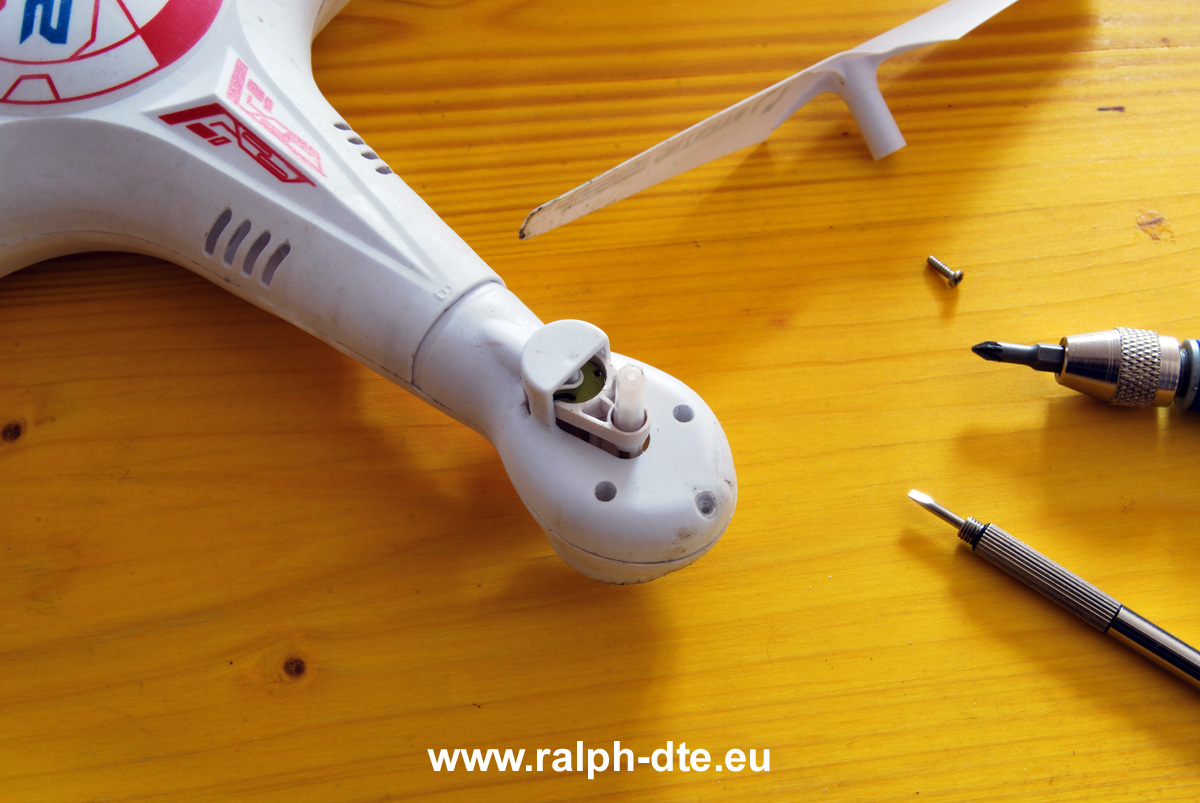

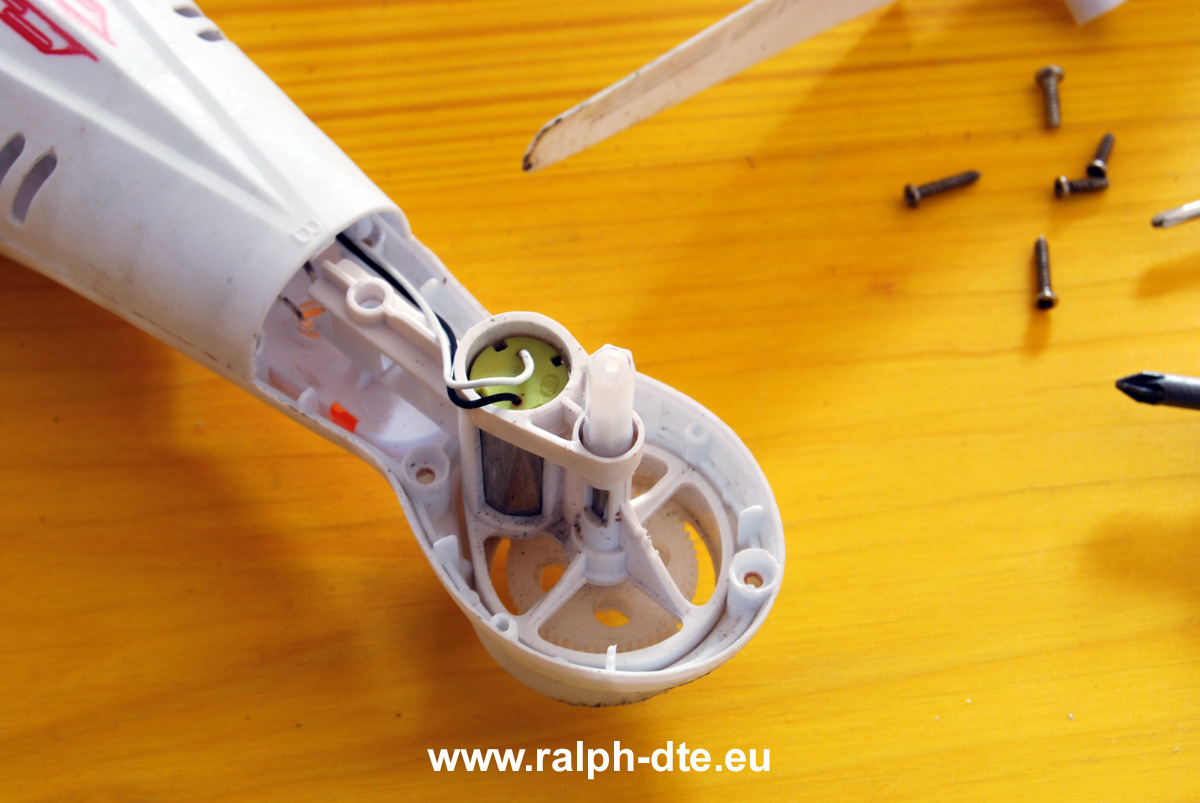

In questo caso ci si deve fermare spesso per aspettare che le temperature si abbassino e, sovente, è necessario smontare parte della scocca per rimettere l’ingranaggio in posizione. Un buon rimedio al problema è rappresentato dall’utilizzo di una goccia di frenafiletti (vedi ad esempio la Loctite 270) da far colare, magari con l’ausilio di un ago, dentro il foro del piccolo pignone prima che questo venga reinserito sull’albero di trasmissione del motore elettrico. Il frenafiletti, a differenza delle normali colle, offre una particolare resistenza alle vibrazioni, resiste fino a temperature di circa 180°C (ben oltre quelle in gioco sulla trasmissione di un drone) e si asciuga in circa 10 minuti. Un importante accorgimento consiste nel tenere il motore con l’albero orientato verso il basso quando si va a montare il pignone per evitare che il frenafiletti possa colare all’interno del motore stesso e “bloccarlo”. Pochi minuti di pazienza, una verifica di rotazione fluida dell’albero ed è possibile rimontare tutto, questa volta in maniera solidale e affidabile nel tempo, con un costo esiguo.
