Motorismo: Altezza del basamento – Distanza tra lo spinotto ed il cielo del pistone

Rubrica: Motorismo

Titolo o argomento: Altezza del basamento – Distanza tra lo spinotto ed il cielo del pistone

Proseguendo il discorso dall’articolo precedente (motorismo -5-) possiamo ricavare anche la distanza tra lo spinotto ed il cielo del pistone (definita altezza di compressione h). Per farlo è necessario tenere conto degli organi di tenuta del pistone (le fasce o segmenti).

Essendovi in un motore da competizione la tendenza ad utilizzare un solo segmento di tenuta ed un solo segmento raschia olio, avremmo ovviamente un pistone con un cielo molto più vicino allo spinotto. La dimensione esatta dipenderà dal materiale impiegato , dal numero di prove sperimentali eseguite e dall’abilità del progettista.

Con il pistone al punto morto superiore possiamo ricavare l’altezza del basamento (misurata dal perno di banco) come somma dell’altezza h (tra il centro dello spinotto ed il cielo del pistone) con la lunghezza della biella L e la metà della Corsa. Esattamente come segue:

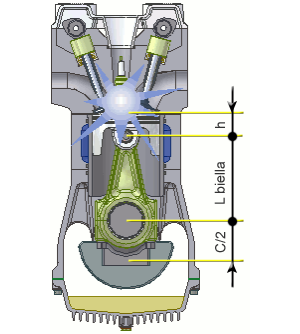

I fattori della formula appena citata sono rappresentati in modo “indicativo” nell’immagine in alto. Ricordiamo che C/2 (il terzo addendo della somma) va dal centro del perno di biella al centro del perno di banco.

Un solo segmento di tenuta in più su un pistone, sottrae al motore una potenza pari a 1 CV
